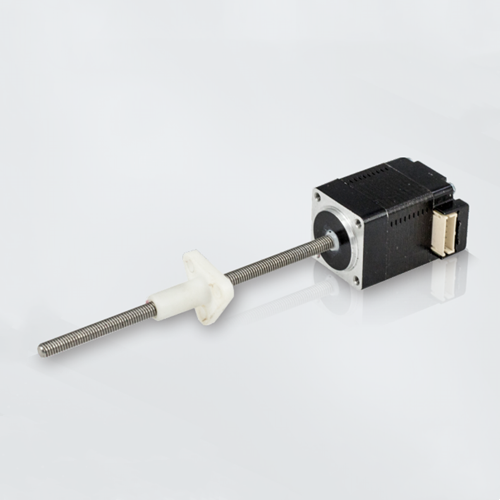

固定軸式20mm直線絲桿步進電機
-
1、絲桿前后往復運動；
2、最大推力60N；
3、機身長度、絲桿長度、導程可根據客戶要求定制。
- 咨詢熱線：15817488109
-
-
規格參數
-
產品特性
-

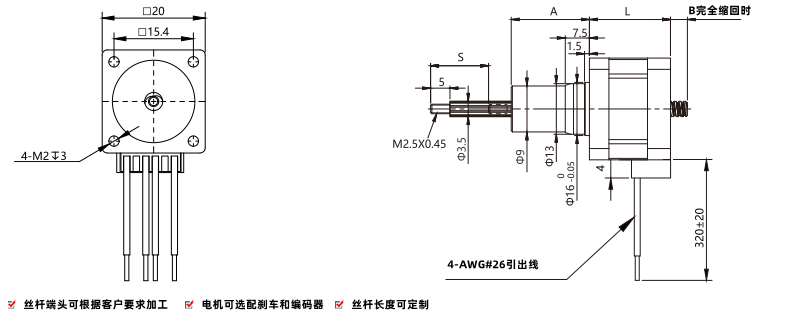

外形尺寸
-

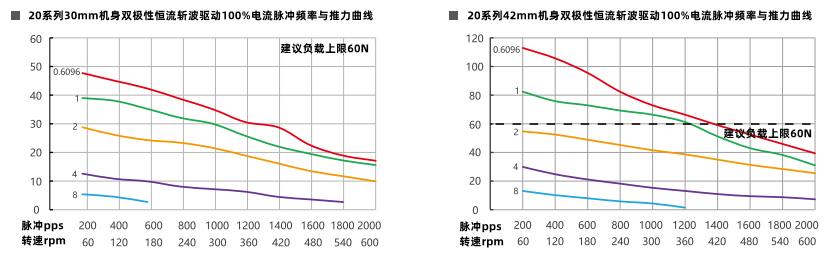

矩頻曲線
-
資料下載
-
聯系我們
命名規則：
08C3005A1-X-□□□
|
規格 |
說明 |
|
08 |
電機外徑：20mm |
|
C |
電機類型：固定軸式 |
|
30 |
機身長度：30mm |
|
05 |
額定電流：0.5A |
|
A1 |
絲桿代碼 |
|
X |
配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、B（剎車）、C（一體式） |
|
□ |
絲桿長度：□mm |
|
□□□ |
絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數:
產品型號
電壓
額定
電流
保持
力矩
機身長
推薦
驅動器
08C3005A1-X-□□□
2.5V
0.5A
0.018N.m
30mm
脈沖型S-224D
08C4205A1-X-□□□
6.3
0.5A
0.03N.m
42mm
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
|
產品型號 |
絲桿直徑 |
導程（mm） |
步長1.8°（mm） |
斷電自鎖力（N） |
|
A1 |
3.5mm |
0.6096 |
0.003048 |
80 |
|
A2 |
1 |
0.005 |
40 |
|
|
A3 |
2 |
0.01 |
10 |
|
|
A4 |
4 |
0.02 |
1 |
|
|
A5 |
8 |
0.04 |
0 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。
行程參數：
|
行程S(mm) |
尺寸A(mm) |
尺寸B(mm) |
|
|
L-30 |
L-42 |
||
|
9 |
14.6 |
0.4 |
0 |
|
12.7 |
18.3 |
4.1 |
0 |
|
19.1 |
24.7 |
10.5 |
0.3 |
|
25.4 |
31 |
16.8 |
6.6 |
|
31.8 |
37.4 |
23.2 |
13 |
|
38.1 |
43.7 |
29.5 |
19.3 |
|
50.8 |
56.4 |
42.2 |
32 |
